Opis

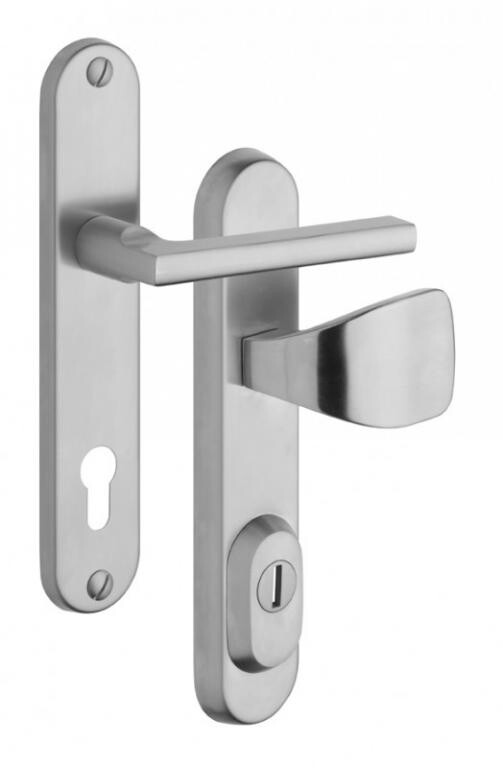

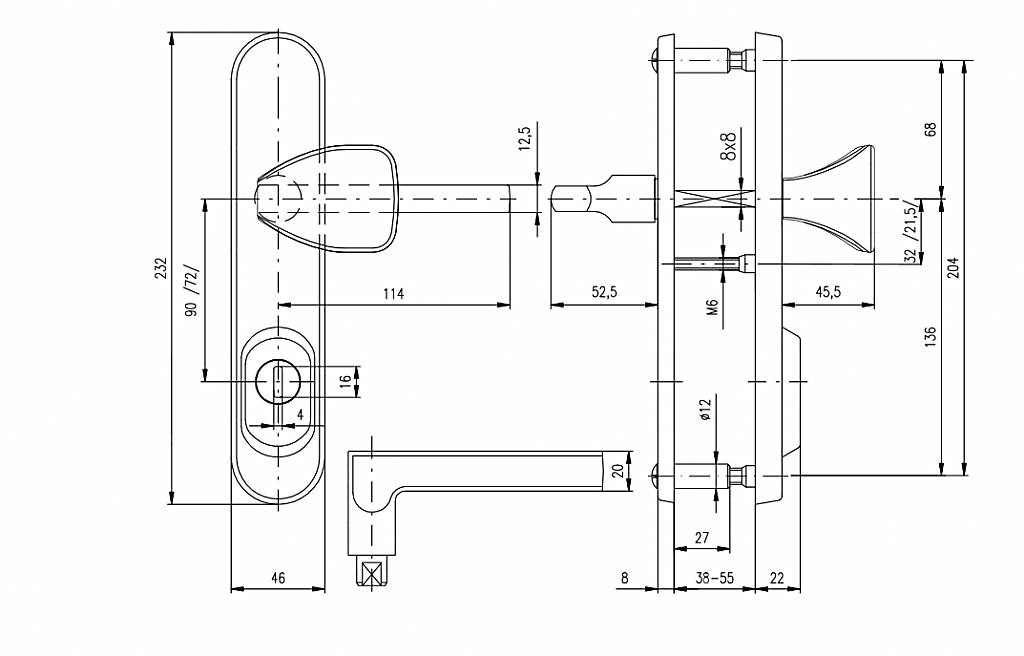

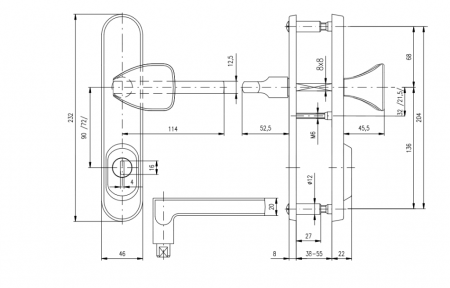

Okucie zabezpieczające dostarczane jest bez wkładki cylindrycznej i przeznaczone jest do drzwi wejściowych otwieranych do wewnątrz i na zewnątrz, grubość drzwi 38 - 55 mm, następnie w odstępach co 15 mm do grubości drzwi 100 mm, elementy mocujące.
Okucia o rozstawie 90 mm mogą być również wykonane z rozstawem śruby centralnej 21,5 mm (zamek TRILOGIE).
Okucie zabezpieczające R3/O dodatkowe (wysokość 132 mm x szerokość 46 mm, rozstaw śrub 104 mm).
Wkładka nie może wystawać ponad powierzchnię drzwi więcej niż 15,5 mm po stronie zewnętrznej.

Główne parametry projektowe BK R:

1. wzmocnienie osłony zewnętrznej - tłoczenie blachy stalowej wkrętami samogwintującymi

2. Płyta osłonowa - wytłaczana blacha stalowa o grubości . 4 mm, hartowane do twardości 52 HRc

3. Wewnętrzny korpus osłony ze wzmocnieniem stalowym

4. Wewnętrzna i zewnętrzna osłona ze stali nierdzewnej

5. Uchwyty i rączki wykonane ze stali nierdzewnej lub stopu cynku z powłoką galwaniczną, odporne na działanie środowiska zewnętrznego

6. Mechanizm odwracalny

7. Śruby łączące

8. Śruba łącząca centralna M6 klasa 8.8. zapewniając mocne i trwałe połączenie między wewnętrzną i zewnętrzną osłoną

9. Zakryj śruby

10. śruba ustalająca z końcówką do mocowania wewnętrznej klamki

11. Osłona zabezpieczająca wkładki - odlew ze stali nierdzewnej z pierścieniem napędowym odpornym na wiercenie, twardość pierścienia napędowego min. 50 HRC

DO STOSOWANIA W DRZWIACH OGNIOODPORNYCH.

Narzucać

Parametry
